DLH螺带混合机

产品描述

一、产品概述
螺带混合机由U形容器、螺带搅拌叶片和传动部件组成；螺带状叶片一般做成双层或三层，外层螺带将物料从两侧向中央汇集，内层螺带将物料从中央向两侧输送，形成对流混合。螺带混合机对于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合有良好的效果，筒盖可做成全开式门，以便于对设备进行清洗更换产品。

二、应用领域
在食品、农药、化工、兽药、养殖业、新材料等领域广泛应用。能进行粉体与粉体、粉体与液体的搅拌混合，特别是能搅拌膏状、粘稠的或比重较大的物料（比如腻子、真石漆、金属粉末等产品）。

三、工作原理
卧式螺带混合机由安装于搅拌轴上的内外径螺带带动桶体内物料，使搅拌器在桶体内最大范围翻动物料。搅拌器结构上，螺带设计成内外、左右互为反螺带，搅拌器工作时内螺带动靠近轴心处物料做轴心旋转，轴向由内至两侧推动，外螺带带动靠近桶壁物料做轴心旋转，轴向由两侧至内推动，于是造成物料在桶体内对流循环、剪切渗混，完成物料在较短时间内快速均匀混合。

四、结构特点
1、该机为卧式筒体，内外二层螺旋带具有独特的结构，运转平稳、质量可靠，噪音低，使用寿命长，安装维修方便，并有多种搅拌器结构，用途广泛的多功能混合设备。卧式螺带混合机在混合机效果不受颗粒的大小密度影响。
2、混合速度快，混合均匀度高，特别是粘性，螺旋带上可以安装刮板，对有粘性物料亦有很好的混合效果。
3、在不同物料的混合要求下（特殊物料必须每次混合需清洗），采用不同螺旋带结构，可加热、干燥的夹套型。
4、正反旋转螺带安装于同一水平轴上，形成一个低动力高效的混合环境。平稳的混合过程降低了对易碎物料的破坏，加装飞刀结构起破碎作用，亦可加装喷液系统。更好的将液体和粉体充分均匀混合。
5、卧式机体上也可以开设有活清理门，以便供用户清洗。设备整体高度较低，便于安装。

五、螺带混合机设备技术参数

设备型号	有效容积（L）	功率（kw)	转速（r/min）	外形尺寸（mm）	设备重（ Kg）
DLH-100	40-60	2.2	58	1190×740×770	380
DLH-150	60-90	3	53	2030×630×980	450
DLH-300	120-180	4	53	2320×730×1130	560
DLH-500	200-300	7.5	49	2800×920×1320	680
DLH-1000	400-600	11	42	3180×1020×1550	1200
DLH-1500	600-900	15	42	3310×1120×1640	1600
DLH-2000	800-1200	18.5	42	3750×1290×1820	2200
DLH-3000	1200-1800	18.5	37	4220×1400×1990	3300
DLH-4000	1600-2400	22	37	4220×1500×2100	3800
DLH-5000	2000-3000	30	31	4700×1610×2260	4300
DLH-6000	2400-3600	37	31	4420×2150×2470	5500
DLH-8000	3200-4800	45	27	5520×2960×2720	6800
DLH-10000	3200-6000	55	27	5720×3010×2840	7900
DLH-12000	3600-7000	55	23	5840×3540×2940	8800
DLH-15000	5000-9000	75	23	6000×3040×3070	9500
DLH-20000	8000-12000	90	19	6100×2300×3150	13500
DLH-30000	10000-18000	110	17	6500×2500×3500	15000

商注： * 表中混合量是以物料堆积密度为1的粉料为介质所测数据，选型应根据产品的目数、物料堆积密度、流动性等参数进行计算。

* 如有高温、高压、易燃、易爆、腐蚀性、粘性等工况时，必须提供详细数据，以便另行选型定制。

* 本表数据及图片如有更改，恕不另行通知，正确参数以提供的实物为准。

* 本表未能包括所有产品，了解更多请和我们销售工程师联系。

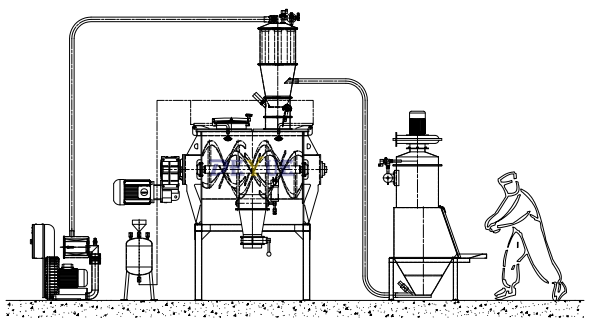

六、小型生产线示意图

七、产品优势
1、应用范围广，破坏性小
卧式结构配合独特的双螺带式设计，使其不仅能进行粉体与粉体的混合，也能适用于粉体与液体的搅拌混合，还能搅拌膏状、粘稠的或比重较大的物料（比如腻子、真石漆、金属粉末等产品）。

2、设备稳定性高，寿命长
减速机选用K系列螺旋锥齿减速机，具备输出扭矩高，噪音小，齿轮寿命长不易漏油的优点；出料阀采用与桶体贴合的弧形阀，混合无死角，新型阀体结构的设计，确保了阀门的使用寿命和闭合效果。

3、装载率高，密封性强
针对不同的物料特性，桶体可设计为180º-300º，最高可以装载70%的物料；针对超细粉，采用气密+填料的复合性密封结构，能够较大程度上提高密封的寿命和效果，针对流动性较好的浆料，可配置机械密封，满足各种工况下的混合。

4、非标性强
可定制各类型非标产品，如带喷液型，防爆型，加热型，真空型等，材质可根据要求定制碳钢、SS304不锈钢、SS316L不锈钢，也可以进行聚氨酯内衬或者喷涂高耐磨材料；阀门可定制梅花阀、蝶阀、翻板阀、球阀等。

八、选型方法

1、确定每批次混合的物料体积，选取相应规格的设备。

2、选取设备制作材质，材质分：与物料接触部分、不与物料接触部分，设备其它部件保持原有材质。(材质依据物料性质、工况要求、卫生级别等因素决定，常规有碳钢、304/316L不锈钢，材质选定后依据要求确定表面处理要求)

3、根据物料的比重、流动性等性质，以及启动标准来确定配置的驱动能力。

4、依据实际工艺情况，增加辅助功能组件，如喷液、加热、冷却等。
5、设计设备的开口要求，如加料口、清理口、排气孔等。
6、选择出料模式以及驱动方式，分手动、气动、电动。

重要提示：设备的选型是比较重要的环节，应尽可能提供物料的详细信息，以及工艺安排，以便我公司专业人员为您提供优质的技术服务。
