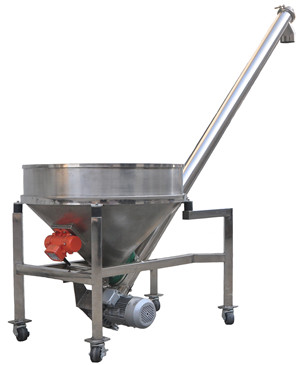

DLS螺旋输送机

产品描述

一、DLS螺旋输送设备概述：

螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。该产品螺旋体直径小、转速高、输送量大、精密度高、输送工况佳。操作简单，维修简便；对一台输送机，可以在输送线路上多点装载或多点卸料；输送物料的过程中，同时可以进行物料的混合、搅拌或冷却，壳体刚性大可承受一定的外力。驱动装置采用齿轮减速机(特殊情况用其它减速机)，具有转矩大、噪音低、不渗油、寿命长。输送机外壳选用优质无缝管，法兰联结，整体刚性好，承载能力大，在输送时无论水平输送，还大倾角均可连续输送，且可随意选择工作位置和工作状态，拆装移动方便。该机密封性能好、无粉尘泄漏、安全可靠的环保产品。

二、工作原理：

筒体内的的螺旋叶片将物料推移而进行螺旋输送机输送筒体内的的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

三、结构特点：

1、螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。输送方向可逆向，也可同时向相反两个方向输送。

2、输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。输送过程中物料易破碎，螺旋及料槽易磨损。单位功率较大。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。

3、螺旋输送机与其它输送设备相比，具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。

四、DLS螺旋输送设备技术参数：

型号		DLS- 100	DLS -160	DLS- 200	DLS -300	DLS-500
螺旋转速r/min		310	310	310	310	220
机壳外径 mm		Φ100	Φ160	Φ200	Φ300	Φ500
输送量 t/h		8	16	30	45	55
输送角度 ɑ		0°~60°	0°~60°	0°~45°	0°~45°	0°~30°
电机	型号	Y100L1-4	YS132S-4	YS132S-4	Y160M-4	Y160M-4
	功率	2.2KW	5.5KW	5.5KW	7.5KW	15KW
	加重型号	Y100L2-4	YS132S-4	YS132M-4	Y160L-6	Y160L-6
	功率	3KW	5.5KW	7.5KW	11KW	22KW
